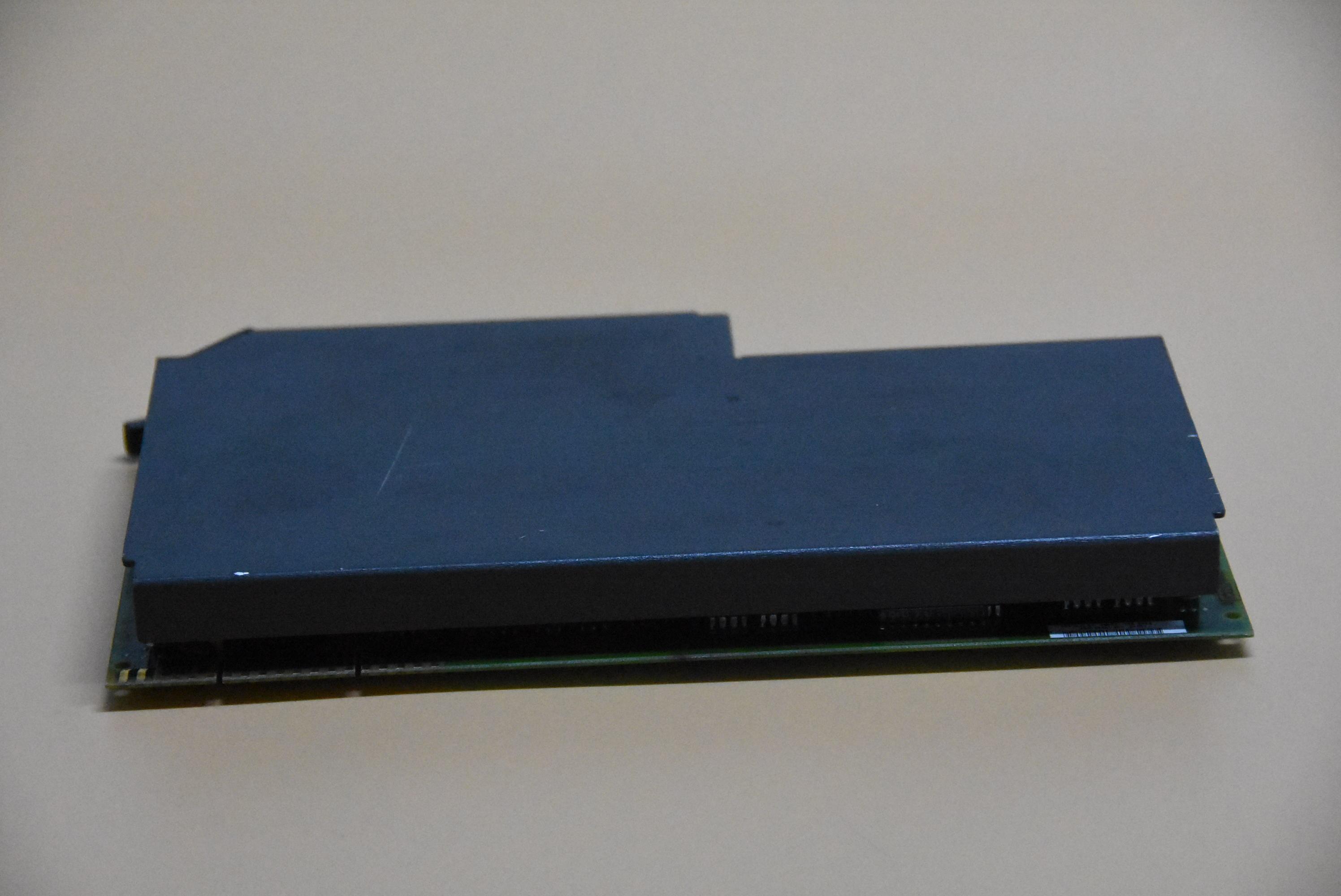

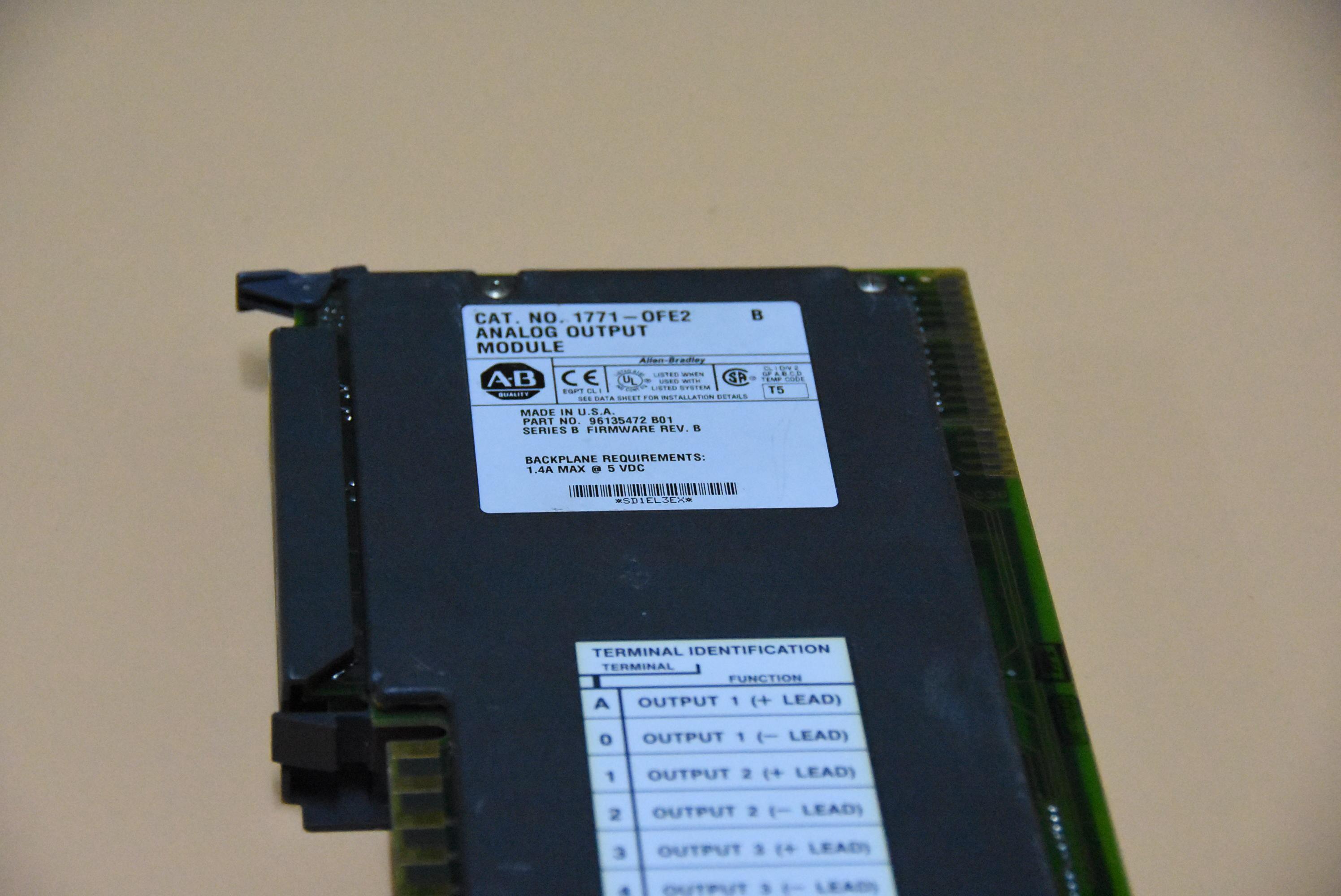

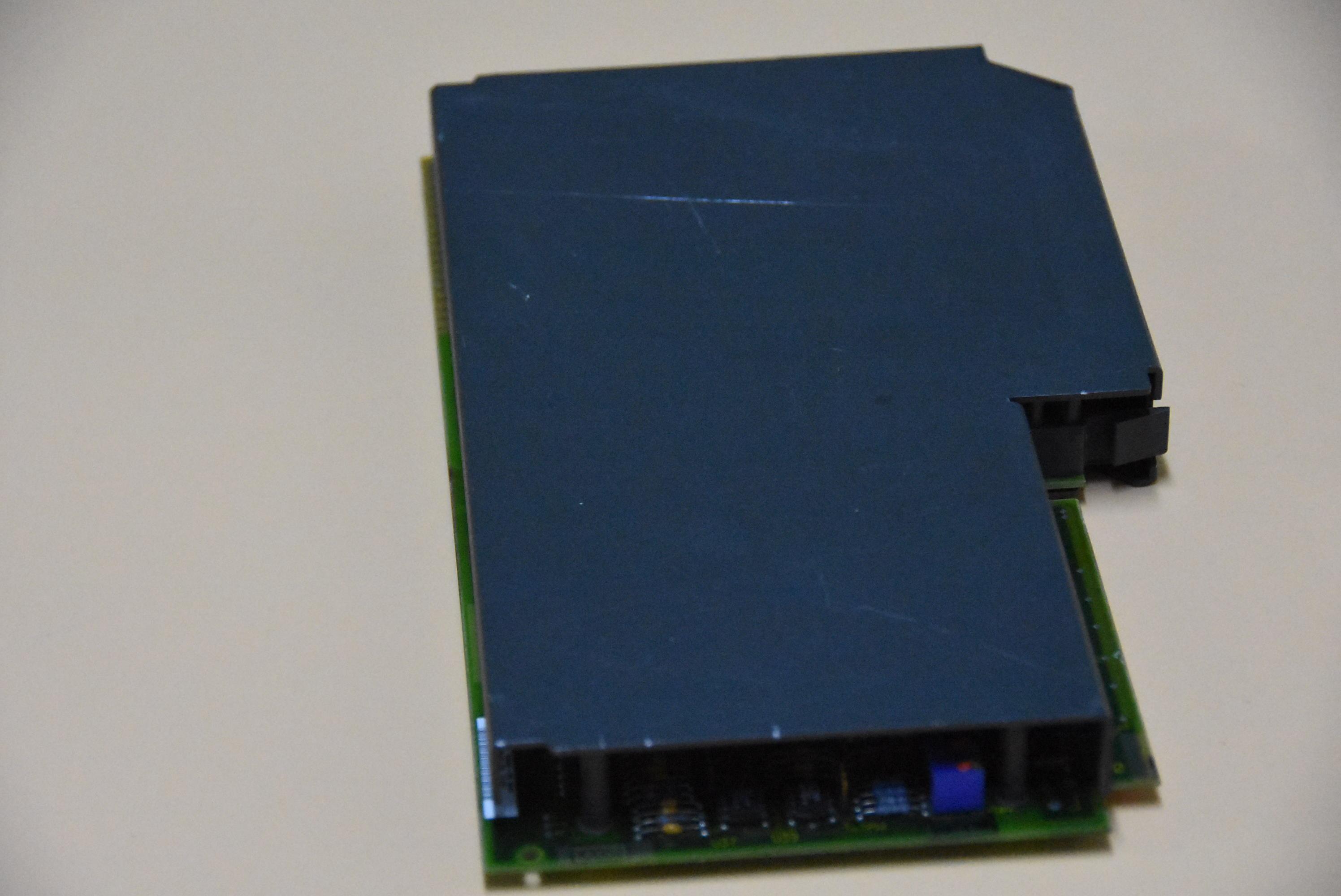

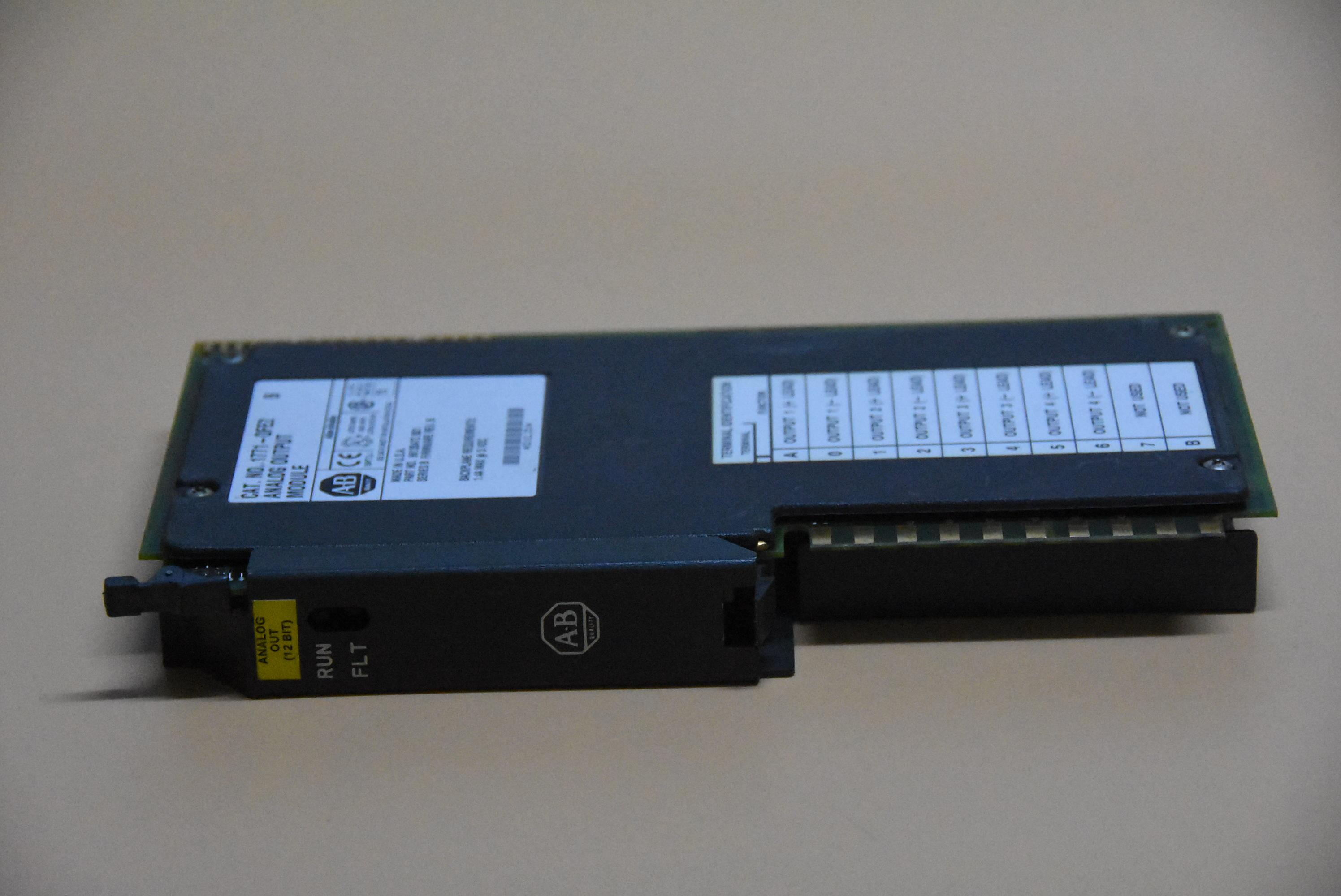

一、基本规格
品牌：Allen-Bradley（罗克韦尔自动化）
型号：1771-OFE2
类型：模拟输出模块
二、电气参数
输出通道数：4个，每个通道独立隔离
输出电流：4-20mA
额定隔离电压：850VDC（持续1秒）
背板电流消耗：1.50安培
功耗：7.9瓦
散热量：26.9 BTU/hr
相邻插槽的最大功耗：10瓦
电源要求：从I/O机箱背板提供5V的1.4A电源，无需外部电源
三、性能参数
分辨率：12位二进制数字分辨率
数模转换器（DAC）稳定时间：最长0.8ms
信道更新时间：
BCD格式：每4个信道8毫秒
自然二进制格式：每4信道1.6毫秒
最大功耗：7.9瓦
最大散热量：26.9 BTU/小时
四、物理特性
重量：约2kg
安装方式：可直接安装于1771 I/O机箱，占用单个插槽
接线臂：使用1771-WC现场配线臂，方便接线和模块更换
五、功能特点
强抗干扰性：支持光电隔离保护，有效抵御外部干扰
支持PID控制：可用于实现比例+积分+微分（PID）控制器的输出
广泛应用于工业自动化：如控制变频驱动器、阀门等设备，实现精确控制
数据转换：可以将原始数据转换为工程单位，如摄氏度、华氏度、加仑/分钟和磅/平方英寸
故障诊断：在启动时执行自检，发生故障时红色故障指示灯LED亮起
