可编程逻辑控制器（PLC）控制系统作为现代工业自动化的核心，广泛应用于制造业、能源、交通运输等多个领域。深入了解其工作原理，对于优化工业生产流程、提升设备运行效率具有重要意义。
一、PLC控制系统的核心组成

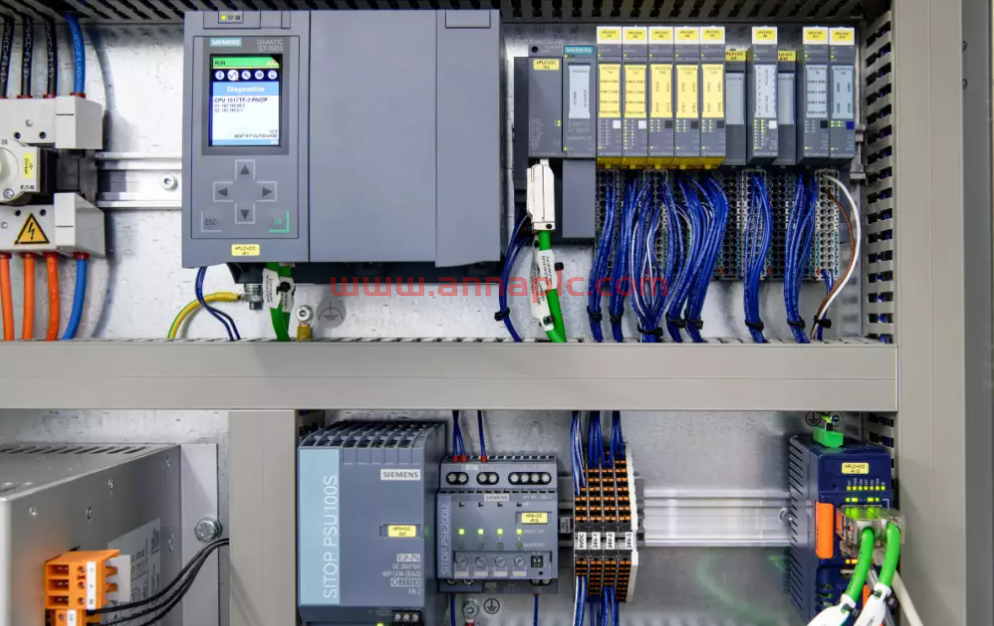

PLC 控制系统主要由中央处理器（CPU）、电源模块、输入模块、输出模块以及存储器等部分构成。CPU 如同人的大脑，负责数据处理、执行用户程序以及协调各模块工作。电源模块为整个系统提供稳定的电力供应，确保各部件正常运行。输入模块用于采集外部设备的信号，如传感器传来的温度、压力、位置等信号，并将其转换为 PLC 能够识别的数字信号。输出模块则负责将 CPU 处理后的结果输出，控制外部执行机构，如电机、电磁阀、继电器等设备的动作。存储器用于存储用户编写的控制程序、系统运行过程中产生的数据以及 PLC 的系统程序等。
二、PLC控制系统的工作原理
1. 输入采样阶段
在输入采样阶段，PLC以扫描的方式依次读取所有输入端子上的信号状态，并将这些状态存入输入映像寄存器中。这个过程就像是一个巡检员依次检查各个输入点，记录下它们的当前状态。输入采样是周期性进行的，一个扫描周期内只进行一次输入采样。例如，在一个自动化生产线上，安装有多个传感器用于检测产品的位置、形状等信息，在输入采样阶段，PLC会快速读取这些传感器传来的信号，并将其存入输入映像寄存器，为后续的程序执行提供数据基础。输入采样结束后，输入映像寄存器中的内容将在整个程序执行阶段保持不变，即便在此期间外部输入信号状态发生了变化，输入映像寄存器中的内容也不会改变，只有到下一个扫描周期的输入采样阶段，才会重新读取外部输入信号。
2. 程序执行阶段
当完成输入采样后，PLC进入程序执行阶段。在这个阶段，CPU按照用户程序的指令顺序，从第一条指令开始依次执行。在执行指令过程中，CPU会根据输入映像寄存器、输出映像寄存器以及其他内部寄存器中的数据进行逻辑运算、算术运算等操作，并将运算结果存入相应的寄存器中。例如，在一个简单的电机正反转控制程序中，PLC会根据输入映像寄存器中来自按钮开关的信号，判断是要执行电机正转还是反转的指令，然后通过运算得出相应的控制信号，并将其存入输出映像寄存器中。在程序执行阶段，PLC对用户程序的执行是从上到下、逐行扫描的，这种顺序执行的方式保证了程序执行的准确性和可靠性。
3. 输出刷新阶段
程序执行完毕后，PLC进入输出刷新阶段。在这个阶段，PLC将输出映像寄存器中的内容逐一传送到输出锁存器中，然后通过输出端子驱动外部执行机构动作。此时，输出端子的状态才会根据程序执行的结果发生改变，从而实现对外部设备的控制。例如，在上述电机正反转控制中，经过程序执行阶段确定了电机的转动方向后，在输出刷新阶段，PLC会将输出映像寄存器中对应的控制信号传送到输出锁存器，进而驱动电机按照预定的方向运转。输出刷新完成后，整个扫描周期结束，PLC又开始进入下一个扫描周期，重复执行输入采样、程序执行和输出刷新这三个阶段的操作。
三、PLC控制系统的其影响
PLC完成一次输入采样、程序执行和输出刷新所需要的时间称为一个扫描周期。扫描周期的长短主要取决于用户程序的复杂程度以及PLC的性能。一般来说，用户程序越长、指令越复杂，扫描周期就越长；而PLC的CPU运算速度越快、处理能力越强，扫描周期则越短。扫描周期对于PLC控制系统的实时性有着重要影响。在一些对实时性要求较高的应用场景中，如高速运动控制、快速信号处理等，需要尽可能缩短扫描周期，以确保系统能够及时响应外部信号的变化。为了满足这种需求，一方面可以通过优化用户程序，减少不必要的指令和运算，提高程序执行效率；另一方面可以选用高性能的PLC产品，其具备更快的CPU和更高效的硬件架构，能够有效缩短扫描周期。
PLC控制系统通过输入采样、程序执行和输出刷新这三个阶段的循环工作，实现了对外部设备的精确控制和自动化运行。深入理解其工作原理，有助于工程师更好地设计、调试和维护PLC控制系统，充分发挥其在工业自动化领域的优势，推动工业生产向智能化、高效化方向发展。
