在现代工业生产中，ABB变频器凭借其高效、稳定的性能，广泛应用于各类电机驱动系统。而调节变频器的频率，是实现电机调速，满足不同生产需求的关键操作。正确掌握 ABB 变频器频率的调节方法，不仅能确保设备高效运行，还能降低能耗，提高生产效益。但对于一些初次接触或对其操作不太熟悉的人员来说，这可能存在一定难度。接下来，本文将详细介绍调节 ABB 变频器频率的方法与步骤。
一、如何调节ABB变频器的频率?
1、了解设备基本信息：在调节ABB变频器频率之前，首先要熟悉变频器的型号、规格以及所驱动电机的参数，如额定功率、额定转速、额定电流等。这些信息通常可以在设备的铭牌或产品说明书中获取。熟悉设备参数，能帮助我们在调节频率时，设定合理的范围，避免因参数设置不当而损坏设备。例如，若电机的额定转速为1500转/分钟，在调节频率时，就需要考虑电机的承受能力，不能盲目将频率设置过高或过低。
2、确保安全操作环境：安全是操作任何设备的首要前提。在对ABB变频器进行操作前，务必切断电源，并等待变频器的指示灯完全熄灭，以确保电容放电完毕，避免触电危险。同时，要检查操作现场是否存在易燃易爆物品，保持操作区域的整洁，避免因杂物干扰而影响操作。另外，操作人员应佩戴好绝缘手套等防护用具，严格遵守安全操作规程。
二、ABB变频器的频率调节方法
通过面板操作调节频率

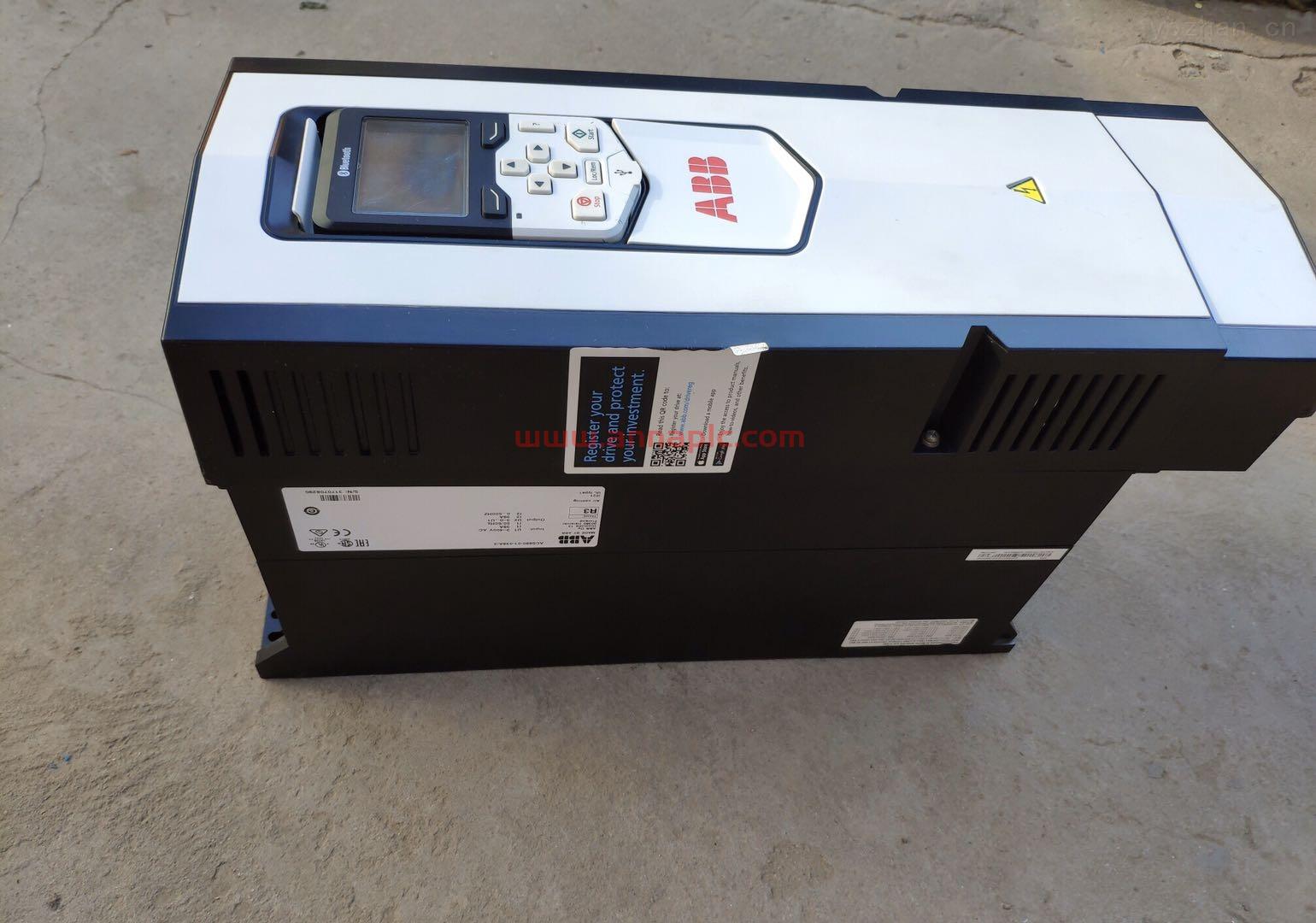

1、认识操作面板：ABB变频器的操作面板是最常用的频率调节方式之一。不同型号的变频器操作面板可能略有差异，但基本都包含显示屏、按键等部分。显示屏用于显示变频器的运行参数，如频率、电流、电压等；按键则用于参数设置、运行控制等操作。例如，常见的 “UP”“DOWN”按键，就是用于频率的增减调节；“ENTER” 按键用于确认设置。
具体操作步骤：按下变频器的 “RUN” 键，使变频器进入运行状态。通过 “UP” 或 “DOWN” 按键，调整频率数值。每按一次 “UP” 键，频率增加一个设定的步长；按 “DOWN” 键则频率减少。同时，观察显示屏上的频率数值变化，直至达到所需的频率值。频率设置完成后，按下 “ENTER” 键确认设置。此时，变频器将按照新设定的频率驱动电机运行。
通过外部信号控制调节频率
1、模拟量信号控制
连接线路：使用模拟量信号线，将外部控制设备（如 PLC、控制器等）的模拟量输出端口与 ABB 变频器的模拟量输入端口相连。通常，模拟量信号可以是0 - 10V的电压信号或4 - 20mA的电流信号。
设置参数：在变频器的参数设置中，找到与模拟量输入相关的参数，如输入信号类型选择（电压或电流）、量程设置等。根据实际连接的信号类型和量程，正确设置这些参数。
调节频率：通过外部控制设备输出不同的模拟量信号，即可实现对变频器频率的调节。例如，当外部控制设备输出的电压信号从0V逐渐增加到10V时，变频器的频率也会相应地从最低频率逐渐增加到最高频率。
2、数字量信号控制
硬件连接：将外部控制设备的数字量输出端口与ABB变频器的数字量输入端口连接。数字量信号一般通过开关量来控制，如常开、常闭触点。
参数设置：在变频器中设置数字量输入对应的功能参数，例如将某个数字量输入端口设置为频率递增、递减或固定频率选择等功能。
操作控制：通过外部控制设备控制数字量信号的通断，来实现对变频器频率的调节。比如，当外部控制设备使某个数字量输入端口闭合时，变频器按照预设功能增加频率；断开时则减少频率。
通信方式调节频率
1、通信协议选择：ABB变频器支持多种通信协议，如 Modbus、Profibus、Ethernet/IP 等。在使用通信方式调节频率之前，需要根据实际的控制系统和通信需求，选择合适的通信协议，并确保变频器和上位机（如 PLC、工控机等）都支持该协议。
2、通信设置与操作
配置通信参数：在变频器和上位机中，分别设置通信参数，如通信地址、波特率、数据位、校验位等。确保两者的通信参数一致，才能实现正常通信。
编写通信程序：在上位机中，使用相应的编程软件编写通信程序，实现对变频器的频率控制。通过发送特定的指令和数据，上位机可以远程设置变频器的频率。例如，在使用Modbus协议时，上位机通过发送写寄存器指令，将需要设置的频率值写入变频器的相应寄存器，从而实现频率调节。
三、ABB变频调节频率的注意事项
1、频率变化范围：在调节ABB变频器频率时，要注意频率的变化范围不能超出电机和变频器的允许范围。过高的频率可能导致电机超速运行，损坏电机；过低的频率则可能使电机输出转矩不足，影响设备正常工作。因此，在调节频率前，要明确电机和变频器的额定频率、最高频率和最低频率等参数。
2、调节速率：频率的调节速率不宜过快，否则可能会引起电机的电流冲击过大，甚至导致变频器过流保护动作。一般来说，应根据电机的负载情况和实际需求，合理设置频率的上升和下降时间，使电机能够平稳地升速和降速。
3、实时监测运行状态：在调节频率过程中，要实时监测电机和变频器的运行状态，如电流、电压、温度等参数。一旦发现异常情况，如电流过大、温度过高，应立即停止调节，并检查设备是否存在故障。
