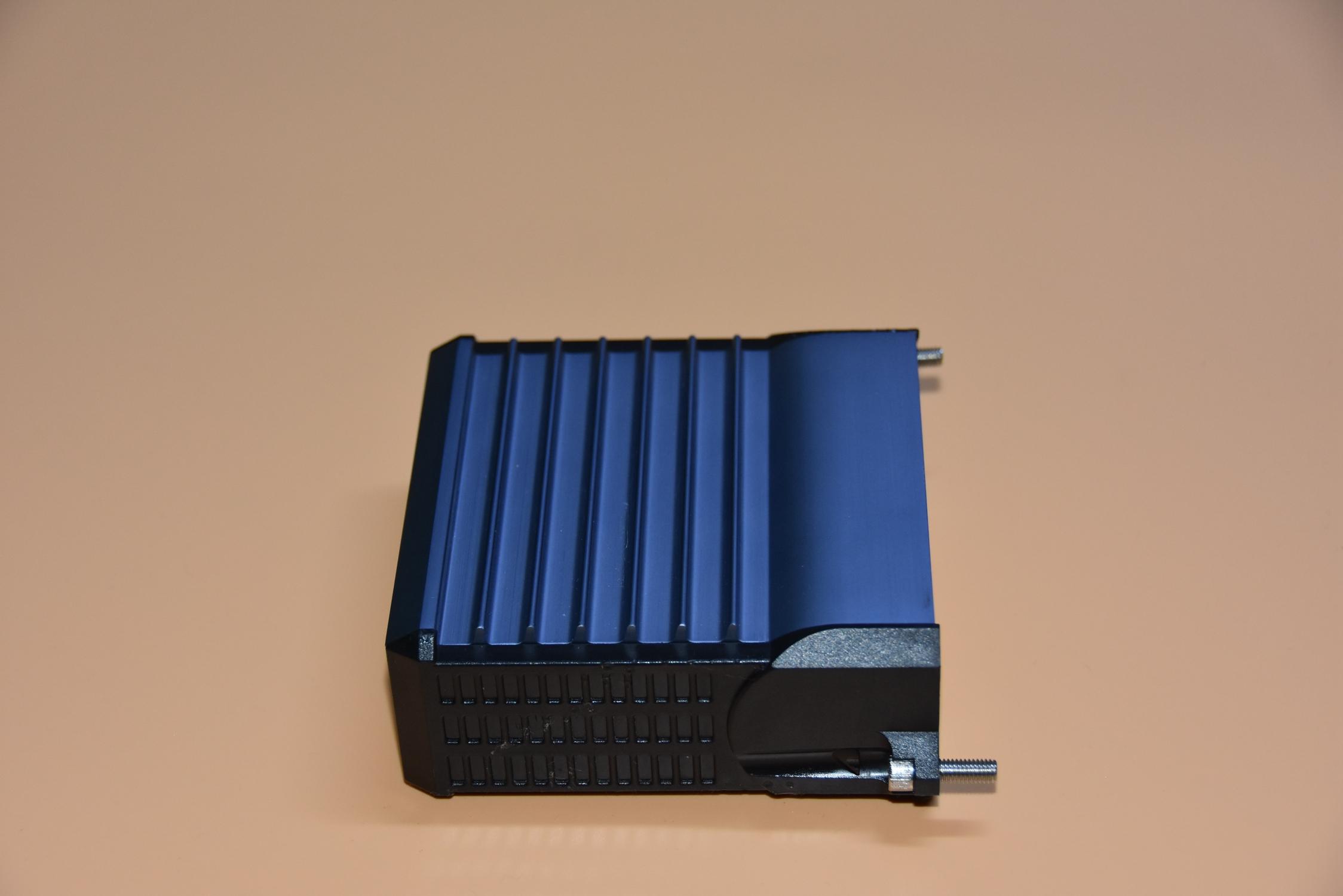

一、基本参数
品牌：Foxboro（福克斯波罗）
型号：FBM202
类型：通信模块/输入/输出模块
二、输入特性
输入通道：8路独立的隔离热电偶/mV输入通道
参考温度补偿通道：1路隔离的RTD（热电阻）参考温度补偿通道，作为冷端温度传感器
输入范围：每路热电偶/mV通道输入范围为-10.5至+69.4 mV dc（或-10.5至+69.5 mV dc，具体取决于不同资料）
热电偶类型：支持B、E、J、K、N、R、S、T等多种标准热电偶类型以及其他mV信号
输入开路电压：2.5 V dc（mV通道）
输入通道隔离：每通道与所有其他通道及地线间完全隔离，隔离电压为600 Vac
三、电气参数
电源电压：24 V dc，+5%/-10%
功耗：3W（最大值）
热耗散：3W（最大值）
四、通信与接口
通信协议：通过现场总线组件（FCM）与相应的现场总线通讯组件进行通讯，可能支持HART、Profibus DP、Foundation Fieldbus等现场总线协议
通信接口：可选冗余的10 Mbps以太网总线接口，用于与主控制站进行通信
现场总线组件：FCMS（现场总线通讯模块）用于连接符合不同通讯规程的FBMS卡件和以太网现场总线
五、物理与环境特性
外壳材质：采用坚固的一次成型的铝合金外壳作为电子线路的保护层
安装方式：基板式安装，可采用DIN导轨基板式安装方式，基板最多可容纳8个现场总线组件
工作温度范围：-20至+70℃（-4至+158℉）
存储温度范围：-40至+70℃（-40至+158℉）
相对湿度：5%至95%（无凝结）
海拔：-300至+3000m（-1000至+10000英尺），存储时可达-300至+12000m（-1000至+40000英尺）
六、其他特性
精度：mV输入RTD通道RTD端参考测量精度在25℃时为量程的±0.03%（±27μV）
线性化和补偿：模块内部包含线性化和补偿算法，以提供准确的温度读数
诊断功能：提供开路、短路和热电偶故障检测等诊断功能
电磁兼容性（EMC）：符合欧洲EMC指令89/336/EEC及相关标准
