一、基本属性
产品编号：3BSE021445R1
品牌：ABB

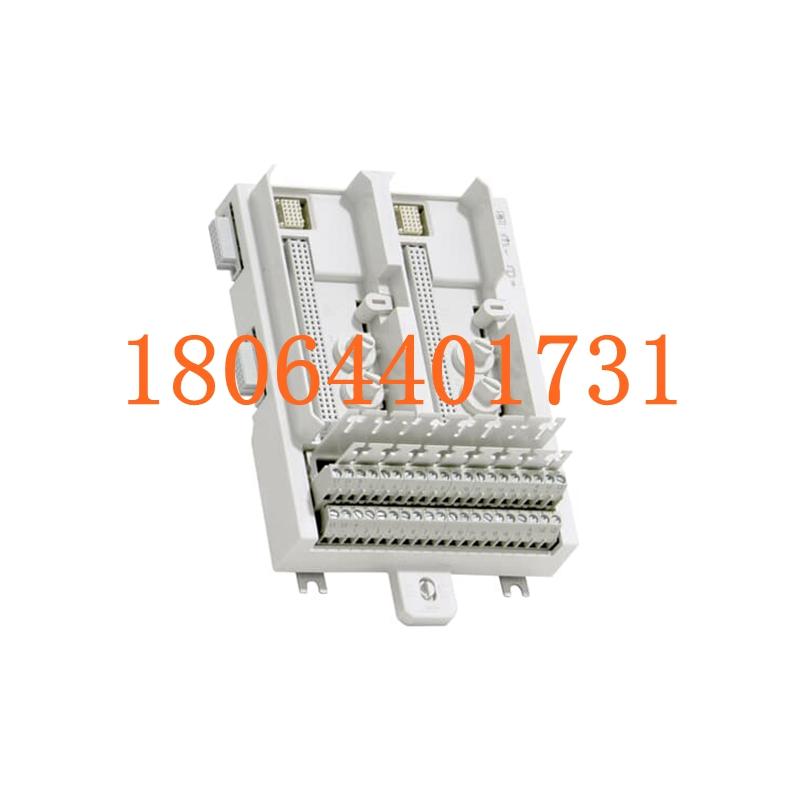

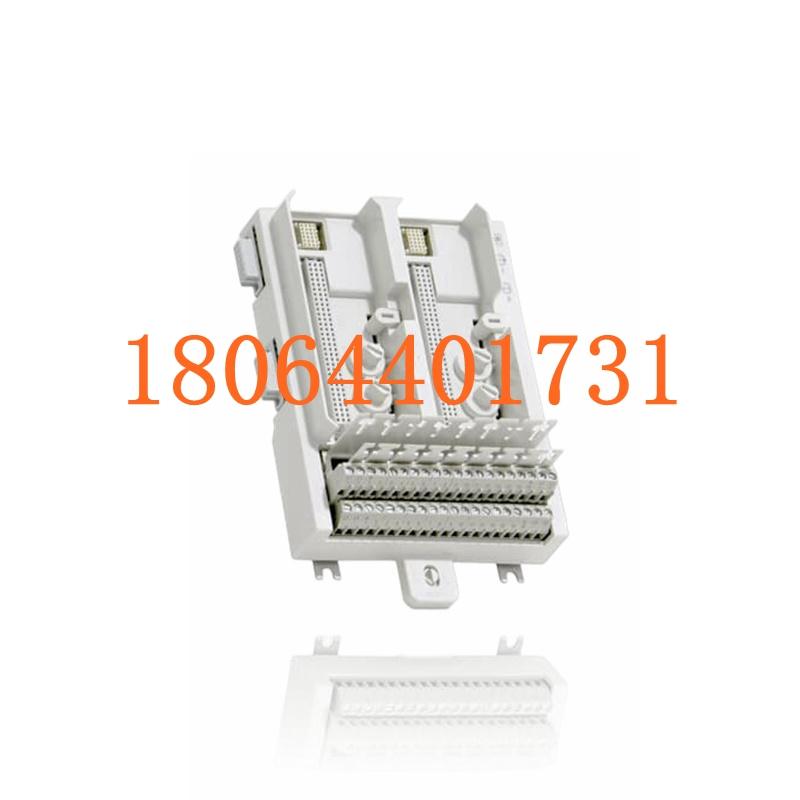

型号名称：TU844
描述：冗余MTU，50V
二、功能与应用
类型：光电转换器，Profibus光电转换器
支持协议：Profibus-DP
接口：
独立双总线电接口
2个光纤接口
能组成光纤自愈环网
有两组DP总线接口
功能：
实现Profibus DP总线的电气信号与光纤信号的转换
提供冗余双总线结构及光纤冗余环网功能
为冗余双网系统提供的光纤冗余长距离传输及中继功能
应用领域：广泛应用于电厂、化工厂、钢铁厂等大型工业控制系统，以及DCS系统、PLC可编程输送控制系统等。
三、技术规格
最大额定电压：50V
最大额定电流：2A
MTU特性：
最多可有8个I/O通道和2+2过程电压连接
每个通道有两个I/O连接和一个ZP连接
输入信号通过单独的分流棒TY801连接
分流棒用于在电压和电流输入之间进行选择
MTU分配两个ModuleBus，一个分配给每个I/O模块，一个分配给下一个MTU
通过将传出位置信号移至下一个MTU来生成I/O模块的正确地址
安装：水平DIN导轨安装，具有一个机械闩锁，可将MTU锁定到DIN导轨上。
四、其他特性
配置：四个机械键（每个I/O模块两个）用于为不同类型的I/O模块配置MTU，这只是机械配置，不会影响MTU或I/O模块的功能。每个按键有6个位置，总共有36种不同的配置。
