一、基本参数
通道数：8个
输入类型：单极单端
输入信号范围：020 mA、420 mA d.c.
分辨率：12位
二、电气参数
输入电阻：250欧姆（包括PTC电阻）
输入分流电阻器保护：通过PTC电阻器保护至30V
模拟输入端短路保护：至ZP或+24V
发射机电源：无电流限制，外部发射机电源分配到每个通道
输入级电源：由外部24V电压转换而来
三、性能参数
最大现场电缆长度：600米（656码）
最大非破坏性电压：30V直流电压
NMRR（50 Hz, 60 Hz）：>40 dB
最大误差：0.1%
温度漂移电流：典型值50 ppm/°C，最大值80 ppm/°C
温度漂移电压：70 ppm/°C（典型值），最大值100 ppm/°C
更新周期时间：8ms
电流消耗：24V（模块总线）40mA，5V（模块总线）70mA
功率耗散：1.5W
四、其他参数
通信能力：输入端可承受HART通信
连接方式：通过可拆卸连接器连接
隔离方式：所有八个通道与模块总线隔离为一组，且一组8个通道与地隔离
工作环境温度：-10℃至55℃（注：有资料提及-40~+85℃的工作环境温度范围，但针对AI801模块，应以-10℃至55℃为准，因为该范围更具体且针对AI801模块）
电压监控：内部电源MTU上发射机电源熔断（TU830每组最多1AT）
传感器功率分配：每个连接最大1A
输入滤波器（上升时间0-90%）：140毫秒
五、模块特性

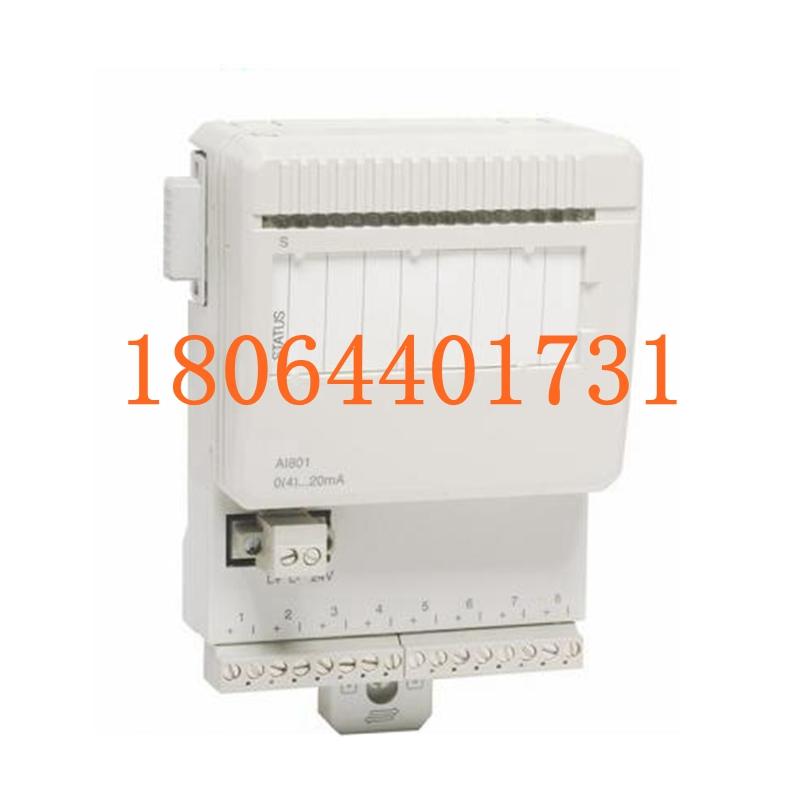

AI801模块是ABB公司生产的一款高精度模拟量输入模块，主要用于AC 800M控制系统中，用于采集来自现场设备的模拟信号。
该模块具有强大的功能和高精度，使其成为工业自动化应用的理想选择。
AI801模块可以与其他AC 800M系列产品配合使用，构成完整的控制系统。
